La lubrificazione
MOTORE A
MOTORE B/C

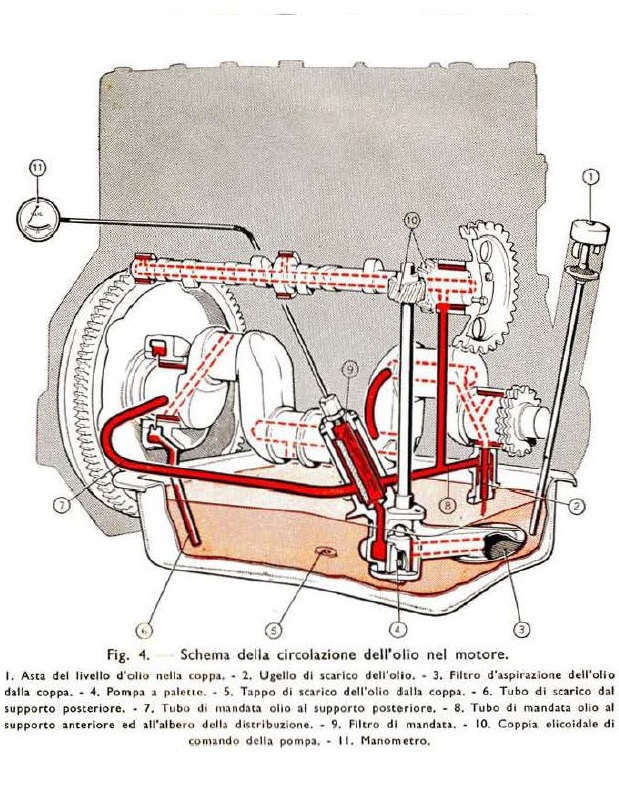

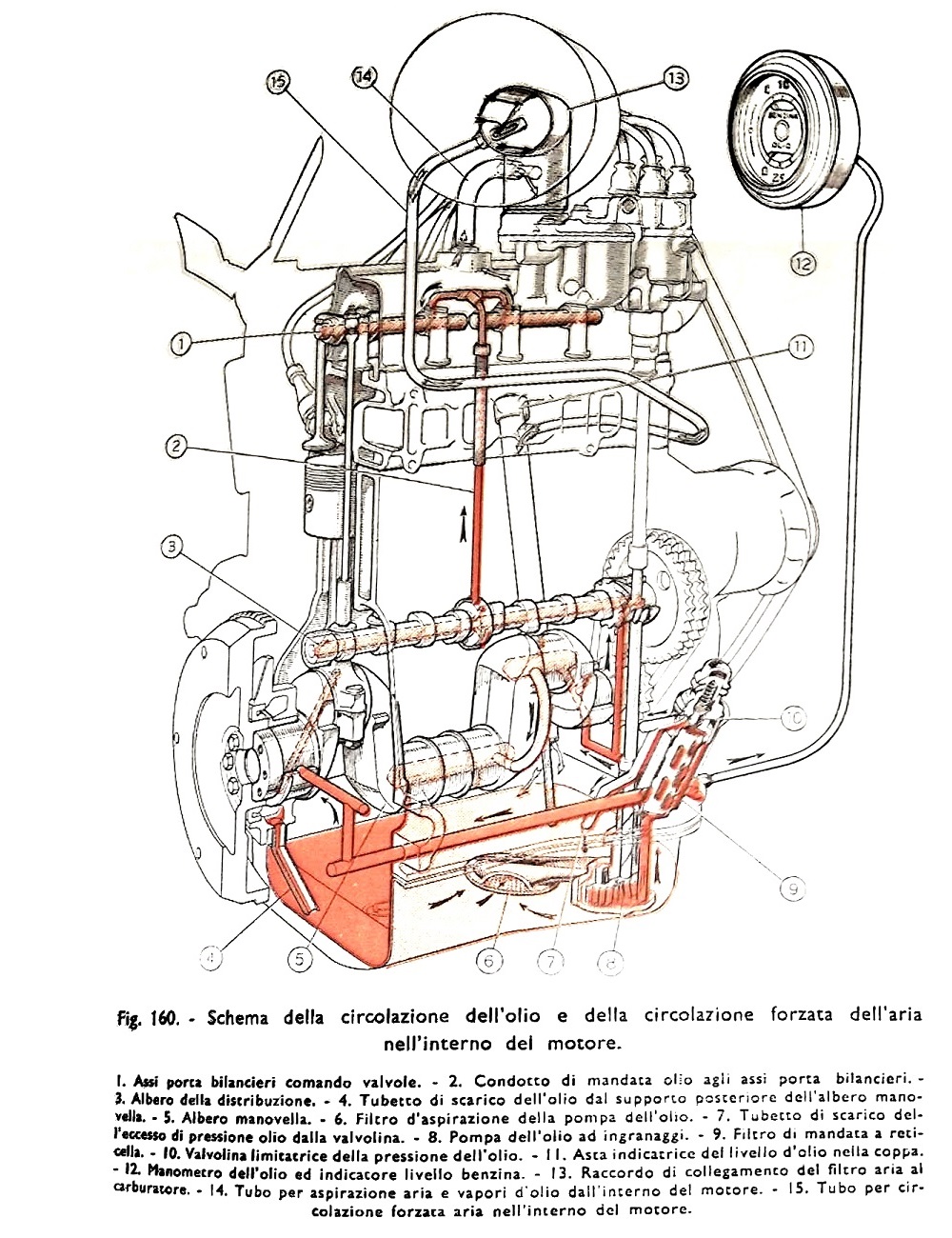

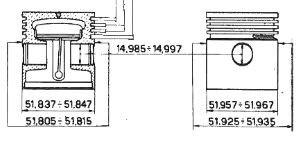

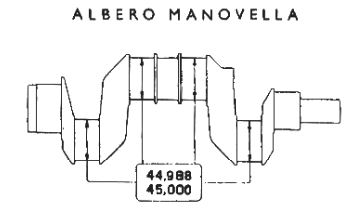

La lubrificazione del motore delle nostre Topolino è forzata, cioè l'olio è messo in pressione da una pompa ad ingranaggi
e inviato attraverso i condotti visibili in rosso nelle immagini.
La pressione, che a regime è di 2.5 bar, è regolata da un'apposita valvola, che sul motore della A è montata sul perno di blocco del cuscinetto di banco anteriore (pallino 2 nell'immagine A),
mentre sul motore B, si trova in testa al filtro, sul lato destro del basamento (componente 9).
Cuoriosità:
Come si vede dalle immagini, il cilindro 3 è quello più sfavorito, essendo l'ultimo della serie 1-2-3 a ricevere l'olio. Il numero 4, invece, ha un canale dedicato.
A parte la fasatura differente, l'albero distribuzione della A non può essere montato sul motore B, perchè non ha il passaggio per la lubrificazione dei bilancieri!
Raccomandazione:
Ricordarsi di pulire il filtro quando si cambia l'olio!
Il raffreddamento
Il raffreddamento segue la legge fisica dei moti convettivi, cioè, a parità di volume, i fluidi caldi sono più leggeri e salgono, viceversa quelli più freddi, più pesanti, scendono. Viene anche detta “circolazione a termosifone” per lo steso motivo.
Perché questo funzioni sono necessari almeno due requisiti:
L’elemento radiante (radiatore) deve stare più in alto della fonte di calore (motore)
Le sezioni di passaggio devono essere adeguate, essendo la pressione quella atmosferica

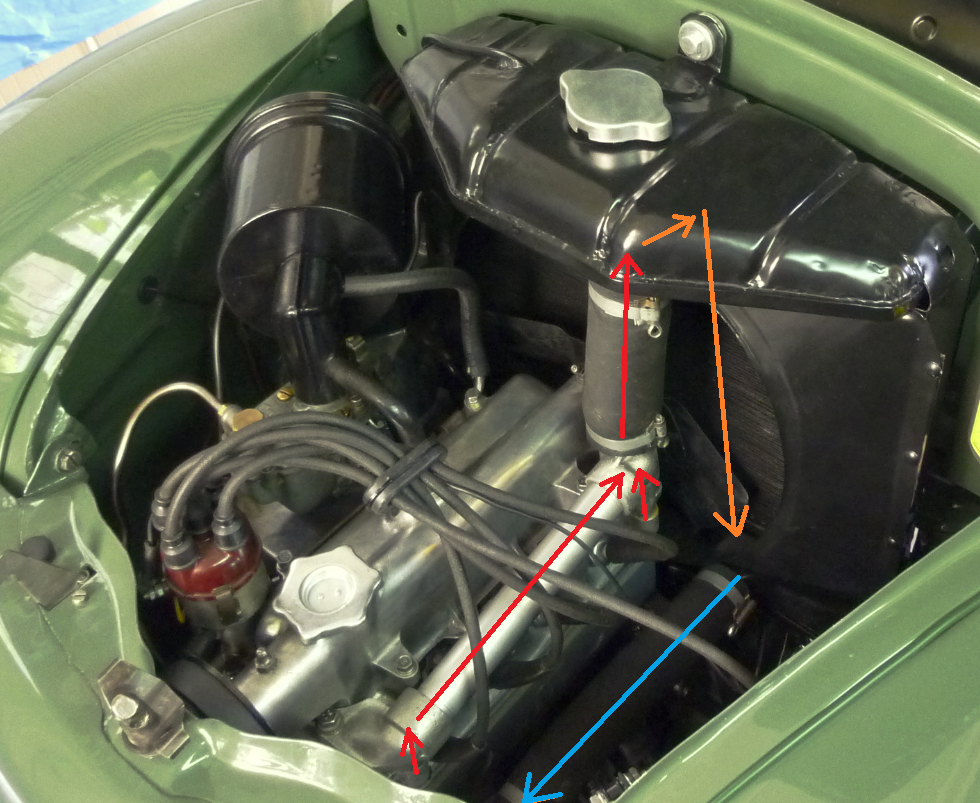

![Raffreddamento Topolino](images/tecnica/raffreddamento.PNG)
L’acqua si scalda nel motore, diventando più leggera, e, risalendo, passa attraverso la testa, fluisce attraverso il collettore, arriva al radiatore, dove viene raffreddata e ritorna nel motore.
Per il buon funzionamento di questo sistema è necessaria una
buona pulizia dei condotti e, soprattutto, del
radiatore.
