Impianto elettrico
L'impianto elettrico è a 12 Volt per tutte le versioni dal 1936 al 1955.
Quello che invece è cambiato nel corso della produzione è la potenza della dinamo. Segue una tabella riassuntiva:
| A |
B |
C1 |
C2 |
C3 |
| 75 W |
90 W |
130 W |
150 W |
180 W |
Dove per C1 si intende la C fino al telaio 350171, cioè con le frecce a bacchetta. In seguito, per via della maggior potenza assorbita dai lampeggianti, l'impianto fu potenziato prima a 150W (fino al telaio 392650) in seguito a 180 W.
Note:
La dinamo della A fornisce 90 W con i fari accessi
La dinamo della B può fornire 75 W, cioè carica ridotta, spostando la levetta apposita sul cruscotto
Il regolatore della C prima serie è riconoscibile perchè ha il coperchio nero e di metallo, mentre quello della 180 W è marrone
La A e la B non hanno il regolatore, ma solo l'interruttore di minima, in quanto la regolazione è fatta mediante la terza spazzola della dinamo
Di seguito una tabella con i numeri di disegno per riconoscere dinamo e regolatori 130/150/180 W:
|
130 W |
150 W |
180 W |
| dinamo |
806391 |
806391 |
841917 |
| regolatore |
808079
coperchio in ferro nero |
808079
coperchio in plastica nero |
801346
coperchio in plastica marrone |

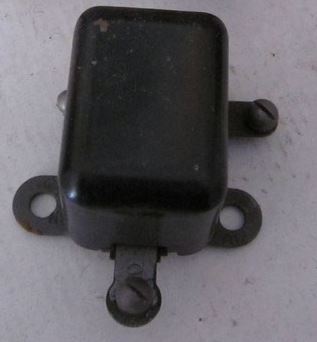

Interruttore minima A/B

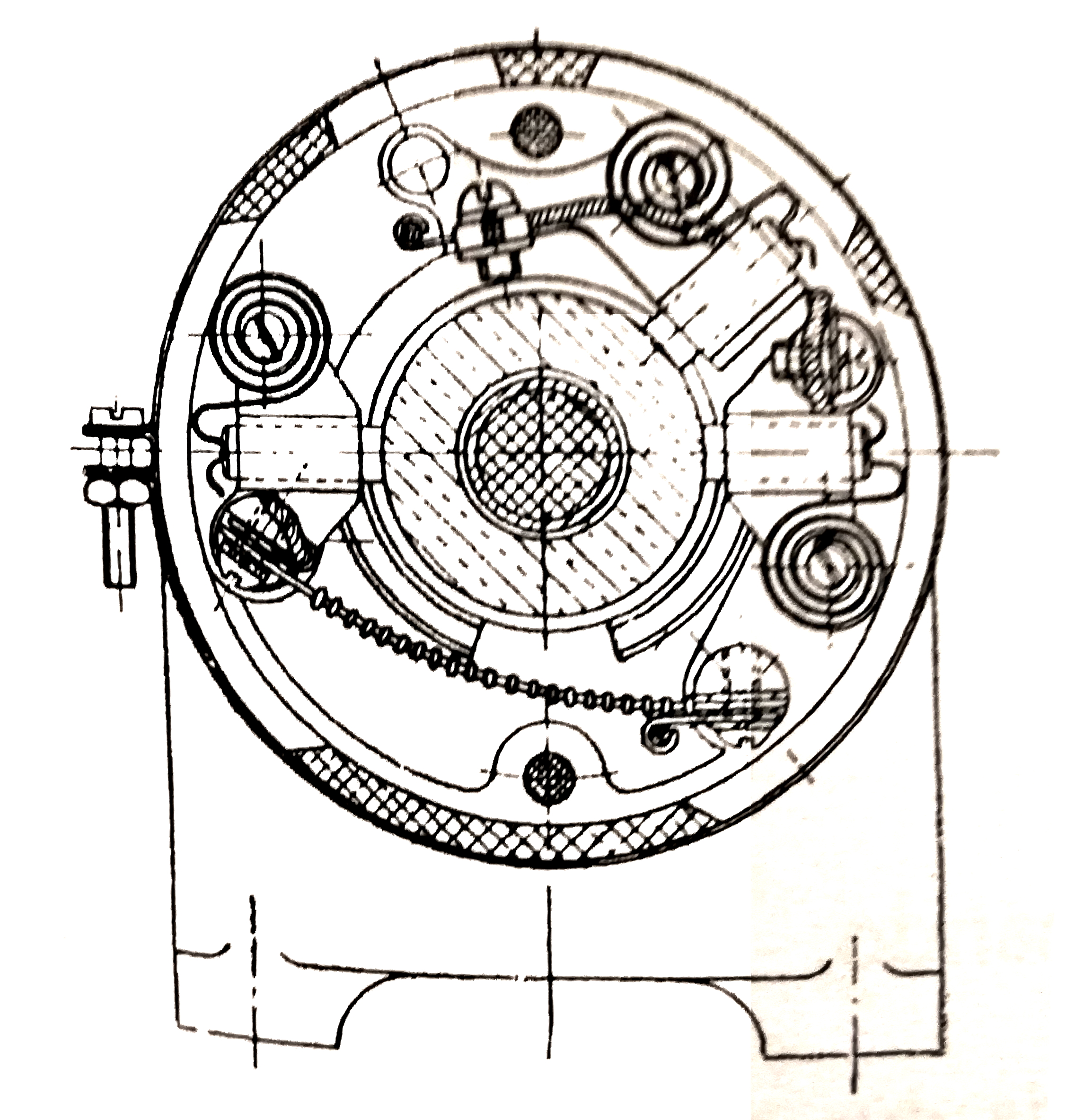

Dinamo A
